PHOENICSを用いた数値解析によるSteel薄板加熱炉のPerformance改善

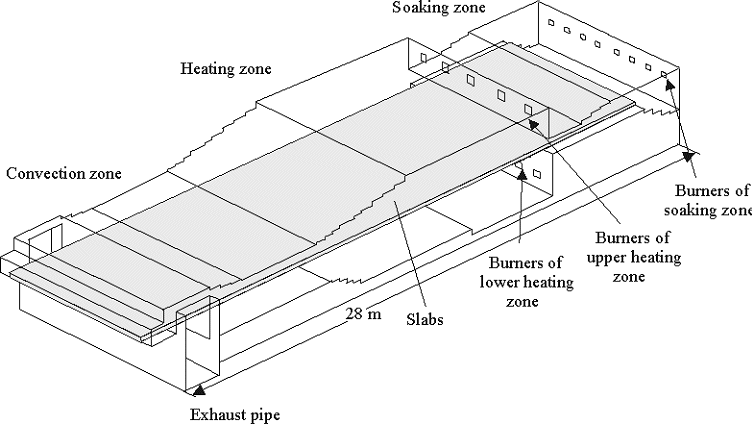

概要：Steel薄板加熱炉においては、温度の均一性が非常に大事であるため、炉内の流れ、温度分布、化学反応を調べる必要があります。今回の解析は、炉内の流れ、温度分布、化学反応等をPHOENICSで数値解析し、また、炉内のBlock Wallの設置位置などをパラメーターにして、加熱炉のPerformanceを調べました。

計算仕様：3次元定常乱流流れ、直行座標系

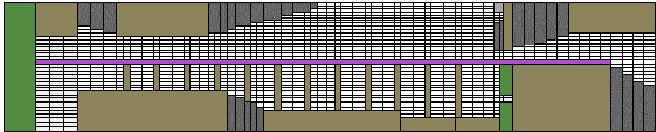

計算格子数：31×39×69＝82212、標準k-ε乱流モデル、Extended Simple Chemically-Reacting System(ESCRS) composite-flux radiation model


・Flow Pattern and Gas Temperature Distribution

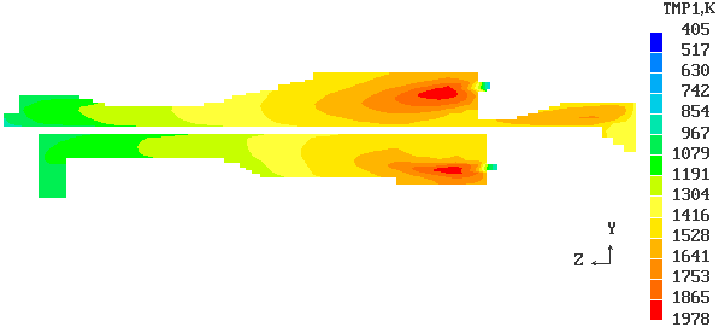

	Gas temperature distribution

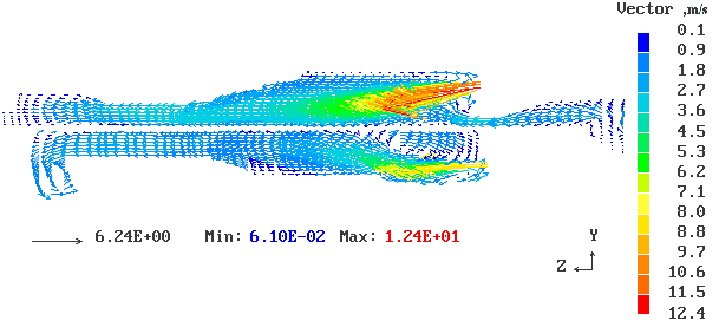

	Gas flow pattern in the furnace
along longitudinal furnace, cross burners in the heating zone
