カットセルによる物体周りの流れ

計算結果:はじめにNACAが開発した翼形2141(反り率2%、最大反り率40%、翼厚さが翼弦長の14%)についてシミュレーションを行い、風洞実験結果と比較した。計算結果は揚力、抗力ともに風洞実験の結果とほぼ一致していることが確認できた。その後、仮想的に車の車体まわりのシミュレーションを行った。ここで抗力係数は0.14となり風洞実験に近い値を得ることができた。

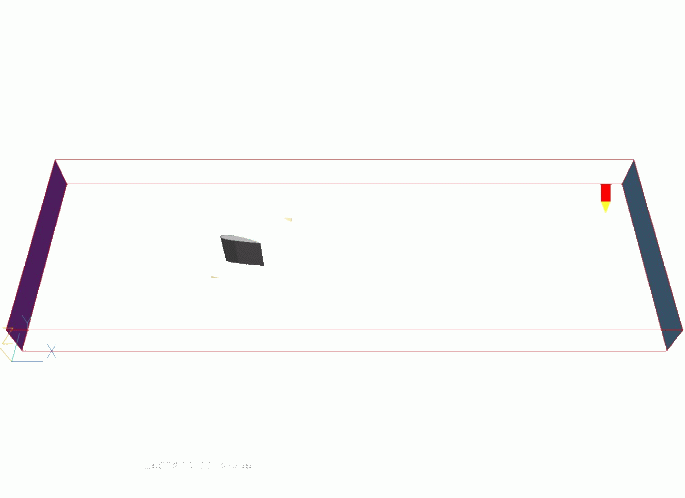

Figure 1.  NACA2141の計算モデル

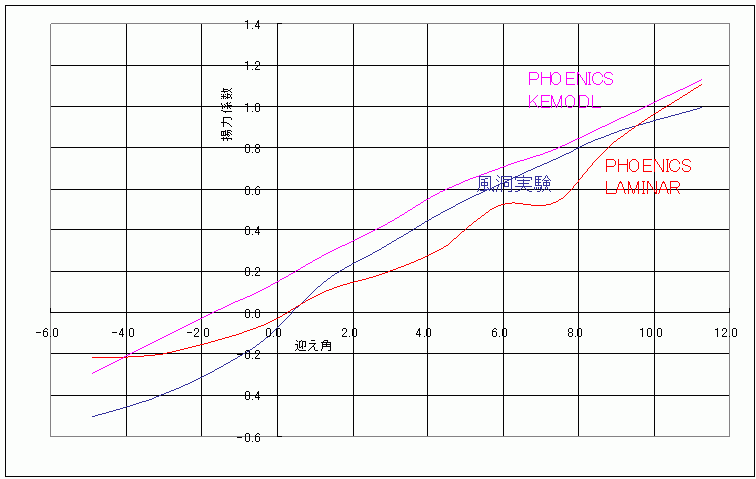

Figure 2.  揚力特性

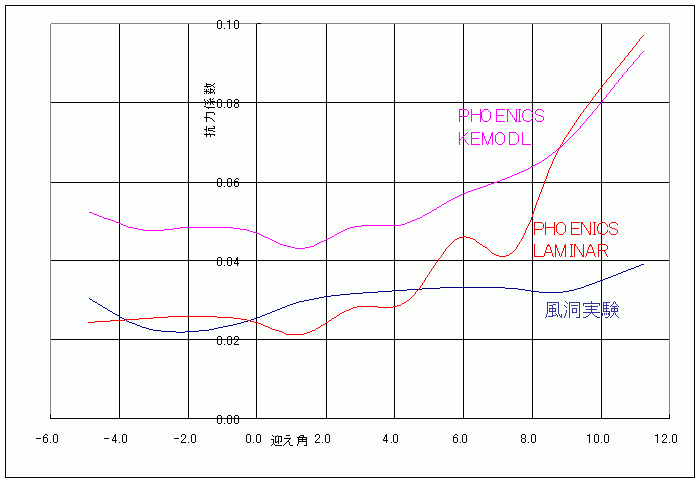

Figure 3.  抗力特性

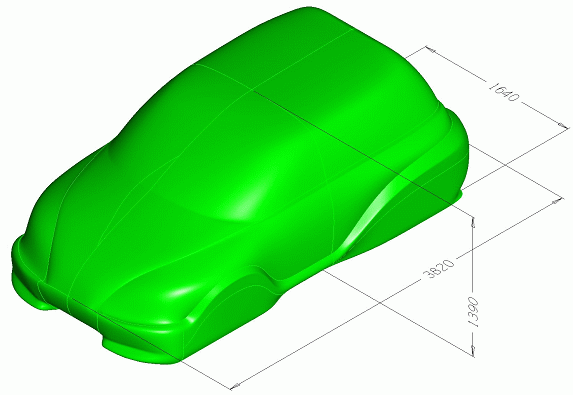

Figure 4.  試験体

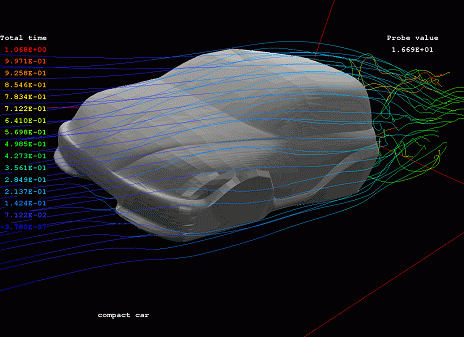

Figure 5.  流線図1

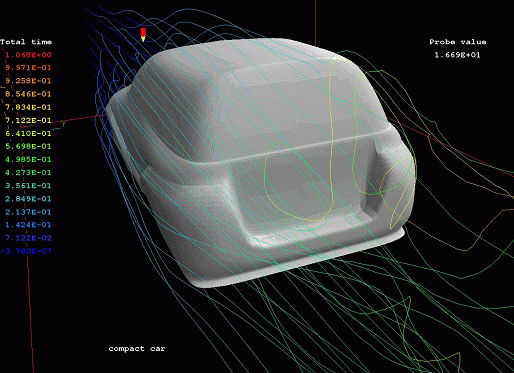

Figure 6.  流線図2

カットセルによる物体周りの流れ

資料提供 オリエンタルモーター様(2003)
