トップページ熱流体事例 > 機能別及び検証事例乱流事例軸対象回転パイプ内の乱流による輸送

軸対象回転パイプ内の乱流による輸送

要点:軸対称回転パイプ内における十分発達した流れと熱交換,スワールはパイプ壁面の回転より駆動される,Reynolds 数 Re=5E4 ;Prandtl 数 = 0.71; Swirl数 = 0.5,パイプ壁面から一定の熱流束が供給される,乱流モデル:KE-EP model、RSTM model(レイノルズ応力モデル)-ipm, ipy, ipc ,qim models(1次のレイノルズ応力モデル),ssg model(2次のレイノルズ応力モデル),計算格子:一次元50メッシュ,このシュミレーションはPHOENICSのインプットライブラリー中にあるケースT605に該当する

結果:

Re=1.E4 Re=2.E4 Re=5.E4
DATA RSTM DATA RSTM DATA RSTM
N = 0 .032 .030 .026 .025 .021 .020
N = 0.5 .026 .025 .022 .020 .017 .016

*N:壁速度と軸方向速度の比率

Table 1: Friction factor f versus Re and N

Re=1.E4 Re=2.E4 Re=5.E4
DATA RSTM DATA RSTM DATA RSTM
N = 0 30 34 52 56 103 109
N = 0.5 24 27 44 45 87 90

Table 2: Nusselt number Nu versus Re and N

・RSTMモデルとKE-EPモデルはN=0のときNu数とf数はよく一致する。
・KE-EPモデルでは両方のNの値でも結果はほぼ同じである。
・結果として、全てのRSTMモデルで Nu数 と f数は良く一致している。

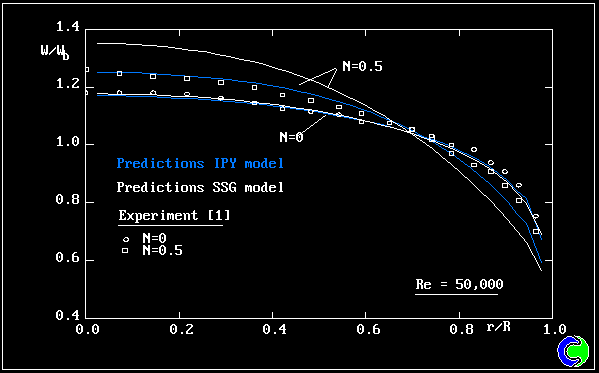

fig.1 軸方向速度プロフィル.

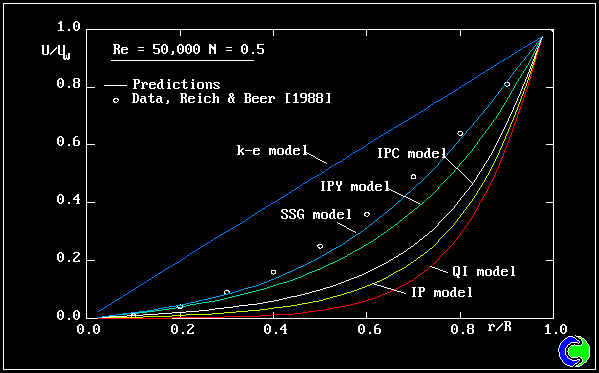

fig.2 スワールの速度プロフィル

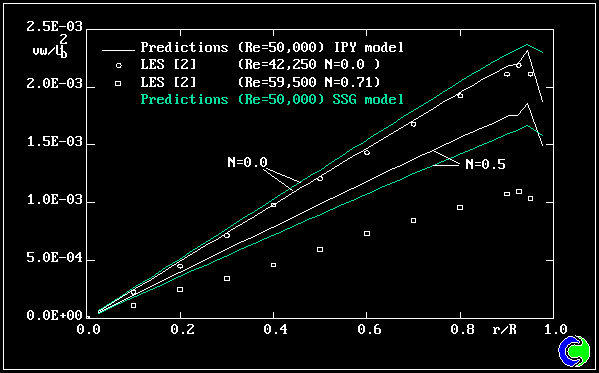

fig.3 乱流のshear-stressプロファイル


軸対象回転パイプ内の乱流による輸送
