CFDworks

「PHOENICS」専用のプリ・ポストプロセッサーとして開発され、
「PHOENICS」標準の入力形式+モデラー機能を兼ね備えた、
「PHOENICS」の新しい顔 『 CFDWorks 』


CFDworks

<< Pre-Processor >>

1.3次元CADデータの多彩なインポート機能

CATIA、Pro/E、UG、Solidwors、Inventor、STEP、ACIS、JT、STLのCADデータをインポートでき、面など形状要素をマウスで選択して、簡単に境界条件を設定でき、また、格子も自動生成できます

2.強力なモデリング機能

2Dスケッチ、3D基本形状、押し出し、シェル、ブール演算、スピン、スイープ、ロフト、フィレット、面取り、ブール演算、配列(直線、回転)コピー等のCADライクな機能を搭載

3.豊富な格子編集機能

自動格子生成、インタラクティブな格子編集、形状変化点に応じたRegion生成及び格子編集が可能です。

CDFworks



CFDworks

CFDworks

<< Post-Processor >>

1.コンターライン描画機能

PHOENICSのVR-Viewerでは、描画アルゴリズムの都合上、ビット単位で描画されるため、コンターラインが点状に見えていましたが、「CFDWorks」 の POSTでは、一般的なラインとして描画が可能です。

2.任意切断面のコンター描画機能

格子線に沿わない任意の切断面で自由自在にコンターを描画することができます。

3.等値面描画機能

滑らかなで美しい曲面描画に加え、等値面上で別の変数のコンターを描画することも可能です。

4.マルチビュー表示機能

複数ケースの計算結果を同時に表示することができます。

5.アニメーション表示機能

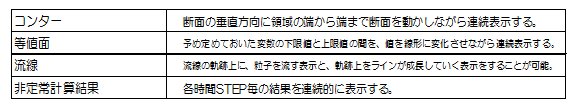

次のアニメーション表示機能と保存機能(.avi)があります。

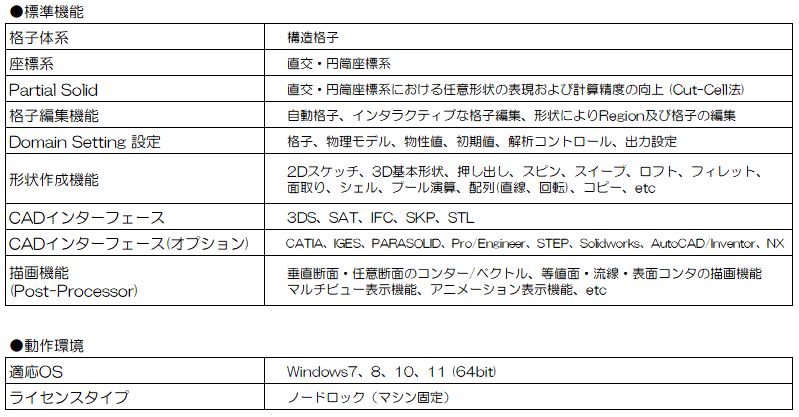

cfdworks
cfdworks
