はじめに
このプロジェクトは、ニュージーランドのオークランドにある歴史的な美術館の拡張として提案されたモダンなデザインに焦点を当てています。さまざまな占有シナリオやその他の運用条件に基づいてモデル化された新しい建物設計の換気システムの有効性の分析が含まれます。
アート ギャラリーは、ニュージーランドのオークランドにある既存のギャラリーを再開発したものです。最終的な建物は、19 世紀中期から後半に建設された古いヘリテージ ギャラリー (写真) と統合された大規模な新しい建物で構成されます。CFD 調査の目的で、ヘリテージ ギャラリーと新しい建物の相互接続は、新しい建物の空調システムの性能にほとんど影響を与えない、またはまったく影響を与えないと考えられました。
解析方法

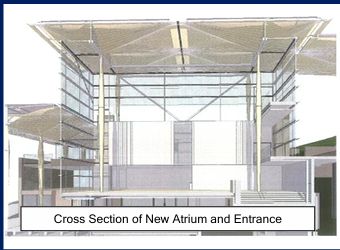

新しいアトリウムは 4 つのレベルに分かれています。レベル L1 と L2 は 2 階建てで、中二階と L3 は 1 階建てです。アトリウムは、1 階 (通り) レベルのメイン エントランスの上にあり、各レベルには中央の空きスペースを見下ろす「プラットフォーム」が周囲を囲んでいます。
「狭い入口開口部」は、アトリウムから 1 階と 2 階のメイン ギャラリーへと続いています。アトリウムのすべての階は、乗客用エレベーター ロビーを隠す「フィーチャー ウォール」によって視界から遮られるオープンな大階段で相互接続されています。排気ファンはアトリウムの高い階にあり、メインの入口ドアからアトリウムに交換空気が導入されます。
計算結果
これらのファンは、占有状況の変化に応じてギャラリー/アトリウムへの新鮮な空気の量が変化するため、空調システムに通常の空気放出を提供します。
作業範囲は、アトリウムといくつかのギャラリーの両方におけるさまざまなシナリオについて、アトリウム（および隣接するいくつかのギャラリーへの開口部）のレポートを提供することでした。
PHOENICS によるモデリングの評価:
- アトリウムとギャラリーのさまざまな人口に対する空調性能への影響
- 提案された空気分配配置への影響
- 北側の壁の扉が開いた場合、儀式の際にアトリウム/ギャラリーへの浸水の影響
(卓越風の方向) は自然の影響を受けやすくなります。

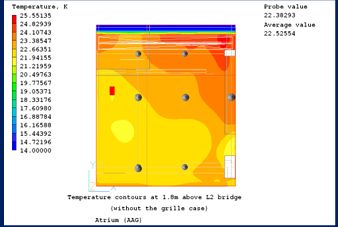

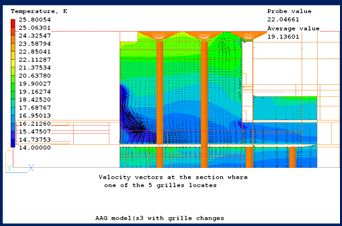

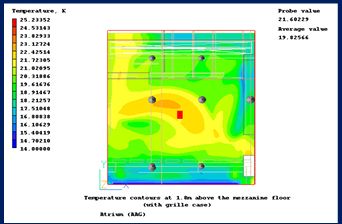

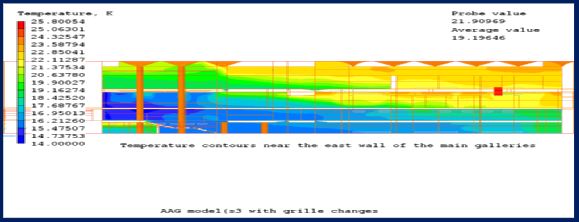

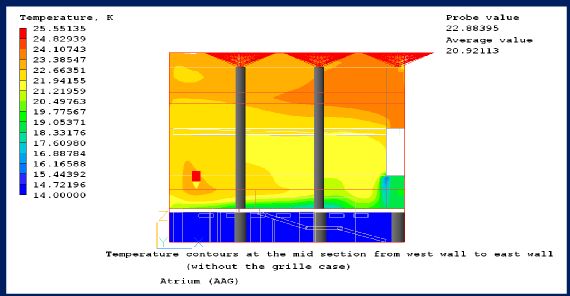

アトリウムと隣接するすべてのギャラリーは全体としてモデル化されており、さまざまな気流と人口レベルにおけるスクイーズ エントリを通る空気の方向に関する情報を提供します。さらに、検討されたさまざまなシナリオについて、各主要スペースの温度プロファイルが示されています。
結果により、悪条件下で訪問者が感じる可能性のある潜在的な熱的不快感の領域がいくつか明らかになり、小さいながらも重要な設計変更によって容易に解決されました。
|
