自動車の空力解析

自動車の空力解析の例です。 ボディ形状を正確に表すために、形状に合わせて格子を作成する(非構造格子)のではなく、 格子中に形状を置くと、一つ一つの格子が自分で固体か流体か、又は混在かを判断する。 これによりボディ周りは詳細メッシュ、
離れた領域は粗いメッシュとメッシュを効果的に割り振ることができます。

計算で分ること:
ー揚力、抗力
ー圧力係数の分布
ー渦の発生箇所の特定
ーボディ表面の風速分布
等々。。。

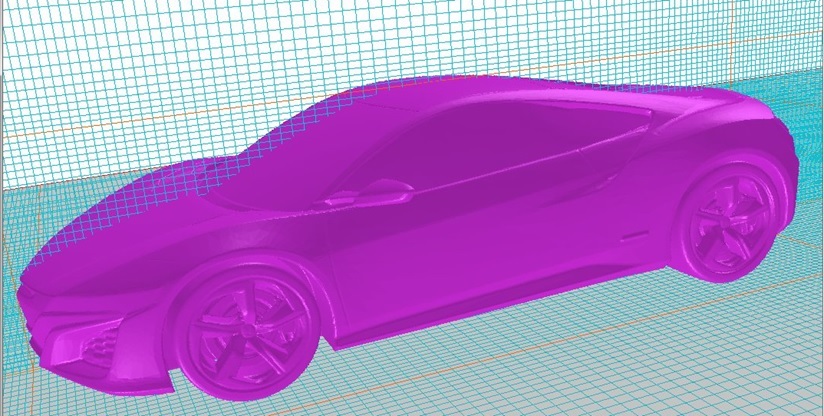

↑自動車の空力解析(計算格子図)

◎計算結果

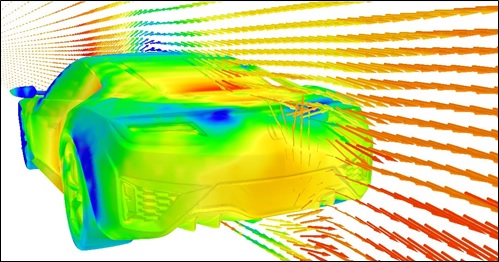

ボディ表面圧力コンターと速度ベクトル 速度ベクトル
